加速度傳感器的安裝指南
1.0前言
祝賀您購買了高質量的YD30加速度傳感器，為了確保這個產品的最高性能，在使用這個產品之前，適當了解正確的裝配和安裝技術是必要的。如果在閱讀這本手冊后，還有關于這個傳感器或其應用的其他問題，請撥打免費熱線 021-33880165聯系我們應用工程師，或聯系您的經銷商。
2.0 YD30加速度傳感器
這是一種在一片多晶硅上通過微機械加工出加速度敏感元件，它由轉換、測量、放大電路組成，屬于集成傳感器。YD30主要有狀態監測，沖擊測量和傾斜角測量三大用途，將振動量輸出信號經濾波、檢波，對設備的振動大小給出精確直觀的指示，監測設備是否正常運行。
? 固定電壓靈敏度，不用考慮電纜類型和長度
? 低阻抗輸出信號，能夠在惡劣環境下通過長電纜傳輸，而信號質量沒有損失。
? 兩線制低成本同軸電纜，兩股導線或雙絞線。
? 低噪聲、電壓輸出信號可以和標準的讀出器、信號分析儀、記錄儀和數據采集設備兼
容。
? 低成本，每通道加速度傳感器僅用便宜的、恒流源信號適調儀供電。
? 內在的自我測試特點――檢測傳感器的輸出偏置電壓，提供正確的使用指示，如故障條件、電纜故障等。
3.0 安裝說明
當選擇安裝方法時，要考慮每種方法的優缺點。例如位置、測試表面粗糙程度、幅值范
圍、易測程度、溫度和便攜式都是相當重要的特性。然而最重要的和經常被忽略的就是安裝方法對加速度計的高頻特性的影響。如下圖所示圖1是6種安裝方法，及它們對典型的壓電加速度計的性能影響。（注：不是所有的安裝方法適用于您的特殊的傳感器）。安裝配置和相應的圖表表明加速度計的高頻響應是如何受加在系統上的質量塊和/或安裝硬度降低影響的。
注意：低頻響應不受安裝方法的影響。但是用AC耦合信號適調儀和數采一起使用時，當輸入阻抗小于1M歐時，會影響傳感器的低頻范圍。有必要請聯系廠商代表，獲得進一步的幫助。

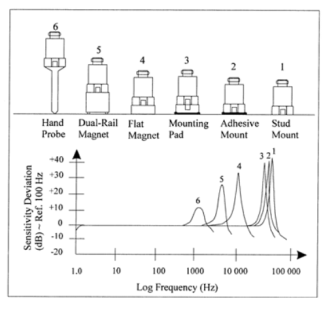

圖1 不同的安裝方法對傳感器的高頻影響
3.1 螺釘安裝
這種安裝方法要求接觸表面光滑、平坦，用于永久或安全可靠安裝。當測試高頻時也推薦使用螺釘安裝。
注：不要試圖在曲面、粗糙的、或不平的表面安裝，安裝不整齊及狹窄的接觸表面會明顯降低傳感器的上限工作頻率范圍。
步驟1：首先，準備一個光滑、平坦的表面，然后在這個表面中心鉆孔，打個安裝孔，如圖2所示，和安裝圖是一致的。

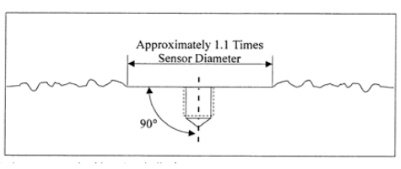

圖2 安裝平面準備
加工好的安裝表面推薦的最小光潔度是63uin(0.00016mm)（如果沒有準備好測試結構安裝面，可考慮用粘接安裝作為替代）。檢查安裝區域應該光滑，沒有其他顆粒防礙接觸面。
步驟 2：安裝前，將安裝表面清除干凈，涂一薄層油脂、油或類似粘合液體。
圖3 安裝平安潤滑
在安裝面的空隙填充一小部分粘合劑，提高振動信號傳送能力，增加安裝硬度。半永久 性安裝，可使用替代的環氧脂或其他粘合劑。
步驟 3：把安裝螺釘擰進加速度計的基座上，并手動擰緊（對于有集成安裝螺釘?shù)膫鞲衅鱽?lái)說，這一步是不需要的），然后，把傳感器擰到在測試物體上準備好的打好的孔里，使用扭拒扳手，用推薦的安裝扭拒把傳感器固定好，可參照后面的安裝圖。
注：在這一步使用扭拒扳手是很重要的，在指定的扭拒下安裝，傳感器會和設備充分的 結合，而超過這一扭拒，會導致螺釘損壞。
3.2 粘接安裝
粘接安裝經常用于臨時性安裝，或測試物體表面沒有為螺釘安裝準備好時。例如結劑和
石蠟用于臨時安裝，性能比較好，而2/3環氧脂和快粘膠（特級膠水）更適用于永久性安裝。這兩種方法都用于粘接安裝，可以通過粘接安裝座（下面方法1）或直接粘接安裝（下面方法2）。
注：粘接安裝傳感器經常會有高頻范圍的降低，通常來講，光滑的表面和牢固的粘接會產生最好的高頻響應。
方法1――粘接安裝座
這種方式是把底座固定在測試結構上，然后把傳感器固定在底座上，使用這種方法容易拆卸傳感器，而且，許多底座經過工藝處理，能夠提供電氣絕緣，消除地面回路影響，降低來自測試物體表面的電氣干擾。
步驟1：準備一個光滑、平坦的表面，通常最小的表面光潔度 63uin(0.00016mm)工作效果最好。
步驟2：根據上面提到的螺釘安裝程序步驟 2和步驟 3 相應規則，把傳感器用螺釘固定在合適的粘接安裝座的平面一側。
步驟3：把一小部分粘合劑放在安裝底座的底下（底座底下一側是可識別的用于接受粘接劑的閉紋），把底座按壓牢固。

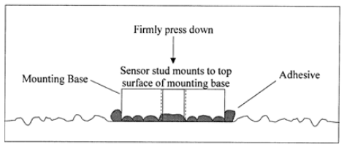

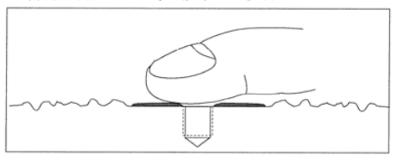

圖4 安裝底座：粘貼安裝
方法2――直接粘接安裝
對于空間有限或者方便安裝來說，大多數傳感器可以直接粘接安裝在測試結構上（帶有集成安裝螺釘?shù)某猓?/span>
步驟1：準備一個光滑平坦的安裝表面，通常最小的表面光潔度 63uin(0.00016mm)工作效果最好。
步驟2：把一小部分粘接劑放在傳感器下面，把傳感器固定好。要注意過量的粘合劑會讓移除傳感器變得很困難。同樣，使用粘合劑會防礙傳感器將來用螺釘安裝，在傳感器基座上打孔。

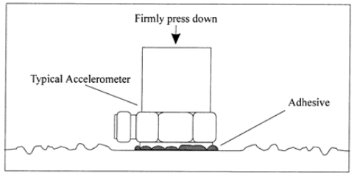

圖5 直接粘貼安裝
3.2-1 粘接安裝清除（石蠟除外）
注：拆卸工具應避免損壞傳感器。
為避免損害傳感器，拆掉傳感器前要使用脫粘劑。因有許多粘合劑在使用（如特級膠水、牙科粘固粉、環氧脂等），沒有通用的脫粘劑可用。在操作前，需要和制造廠商聯系，使用他們推薦的脫粘劑。脫粘劑要和粘合劑發生反應，一定要穿透表面，因此建議在拆掉傳感器之前要等幾分鐘。
把脫粘劑放好后，如果傳感器有六邊型基座或方型基座，要使用通用扳手或?yàn)樗涡蛡?感器提供的清除工具，手動輕微用力把傳感器從測試結構上拿下來。
3.3 磁性安裝
磁性安裝是一種方便、快捷的測量方法，通常用于機械狀態監測、預先維護、抽查、及
振動應用。注：要獲得可靠的測量，正確的磁座選擇和充分準備安裝表面是非常重要的，特別是在高頻測試。安裝不好會導致傳感器頻率范圍降低50％。 不是每個磁座適合所有應用。例如，通常使用稀土磁座，由于這類磁座吸力高；平面磁座用在光滑、平坦的表面；雙軌磁座用于曲面如發動機外殼和管道。在非磁性或粗糙表面的情況下，首先推薦用焊接、環氧脂、或把鋼性安裝座粘到測試面上，這就為安裝提供了一個光滑的位置，確保在這個位置能進行充分的測量。

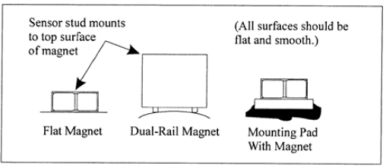

圖6 磁座類型
步驟1：準備一個光滑、平坦的表面，通常最小的表面光潔度 63uin(0.00016mm)工作效果最好。表面清潔后，檢查粗糙度，放一薄層硅脂、機油、或類似的粘合液。
步驟2：選擇正確的磁座類型后，檢查磁座，確認安裝表面是平坦光滑的。
步驟3：根據上面螺釘安裝程序步驟3要求，把傳感器安裝在合適的磁座上。
步驟4：為避免損害傳感器，通過“搖動”或“滑動”磁座，把磁座/傳感器安裝在準備好的測試表面上。

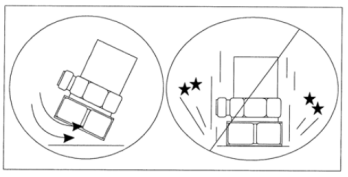

圖7 磁座安裝
警告：加速度計的磁性安裝會有潛在的產生非常高的（非常有破壞性的）加速度值，要防止這種損壞，一定要非常小心，把整體輕輕搖動到合適的安裝位置。如果特別關注沖擊，使用帶有內置沖擊保護的傳感器。要獲得進一步的幫助，請聯系廠商。
3.4 手持或探頭安裝
大多數應用不推薦這種方法，這種方法不能保證在低頻（<5Hz）和高頻（>1kHz）范圍內的精度和可重復性。它通常僅用于機械狀態監測，當安裝空間受限時，或其他便攜式的振動應用。但是，這種方式較適合于選擇長期監測測點時，探測最大振動點，以找到合適的監測點。
4.0 電纜
在任何測試系統中，電纜連接總是非常重要的，是獲得可靠高精度數據的關鍵環節。由于振動試驗的特性，電纜最容易疲勞和損壞。良好的電纜布線安裝經驗將增加電纜的使用壽命，但是不論如何，振動測試中電纜都是易損件，強烈建議在測試過程中，保證手邊有備用電纜，以隨時替換損壞的電纜。
步驟1：確定選好正確的電纜類型。一種電纜類型不能滿足所有的應用。PD30加速度傳感器使用普通的2線制或同軸電纜，特殊的低噪聲電纜用于高阻抗、電荷輸出傳感器。要求符合 CE的應用，必需使用低噪聲電纜。工業應用經常要求使用帶屏蔽的雙絞線電纜，來降低電動發動機和機器附近存在的EMI和RFI的影響。帶防護套的TEFLON電纜是適用于腐蝕環境和高溫場所。請聯系振動部門或代表處為您的應用特別推薦最適合的電纜。
步驟2：把電纜連接到傳感器上通常，我們推薦在電纜接頭的螺紋內涂抹螺紋膠，避免振動過程中電纜接頭松開。在潮濕，有油污或者粉塵的環境里，電纜的接頭應該使用橡膠密封帶，O型圈或者熱縮管做防護處理
同軸電纜：確保電纜接頭的針插入傳感器接頭插槽內，然后旋轉電纜接頭的活動外皮，直到擰緊為止。
注：擰接頭的時候不要讓電纜接頭固定不動，而去旋轉傳感器，只會導致電纜接頭的插針過分摩擦，而縮短電纜接頭的壽命。
多針接頭：確保電纜接頭的所有插針插入傳感器接頭插槽內，然后旋轉電纜接頭的活動外殼，直到擰緊為止。
裸線連接：某種微型和沖擊傳感器帶有輕型電纜，是裸線連接，這類連接降低總重量和沖擊條件下連接斷續的影響。當電纜或連接故障時，可以在現場通過焊接把把線焊在傳感器接頭管腳上，（查看安裝圖確認信號和地管腳）。在許多情況下，用熱縮管或環氧脂保護焊點是很有幫助的。
注：如果沒有經驗連接裸線引線，請聯系上海測振公司。由于焊接過熱而導致的內部電子器件損壞這類的故障不在質保期內。
步驟3：把傳感器電纜向信號適調儀方向布放，注意不要讓電纜和接頭承受拉應力。按照規則的間隔使用膠條，線扣或者線夾把電纜固定在測試表面，避免測試過程中拉壞電纜。
一些簡單的措施在布放過程中能起到避免電纜損壞和降低電噪聲的作用。比如，不要把電纜靠近高壓線。不要讓電纜布放在地板或人經常行走的位置，避免踩壞電纜。為了避免地回路，屏蔽電纜應該把屏蔽層在信號適調儀單端接地，避免多點接地。
步驟 4：最后，把電纜連接到信號適調儀上。一個好的測試習慣是：在把電纜接入設備之前，先短接信號管腳和地管腳（也可以是接頭外殼），以釋放電纜內部積蓄的電荷。
5.0 供電
所有的PD30加速度傳感器要求正確的恒流源激勵，不正確的供電會損壞傳感器。推薦使用上海測振提供的信號適調儀或其他支持ICP傳感器的設備進行供電。系統原理圖請參見圖8。
注意：由于使用不正確或上海測振沒有許可的激勵源供電引起內部電路損壞，不在保修范圍內。

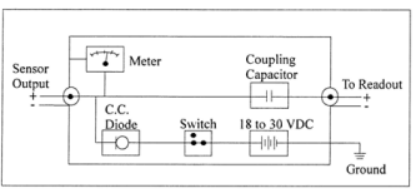

圖8 典型系統連接圖
供電電路由一個恒流二極管和 18-30V 直流電路組成。激勵電流通過一個限流電路給 PD30加速度傳感器提供合適的激勵。通常，電池供電的信號適調儀適合于需要便攜，低噪聲的測量應用，而在線電源供電的信號適調儀適合于長期監測。
注：不要給PD30加速度傳感器直接加上沒有經過恒流二極管或其他電路限流的電壓，它一定會損壞傳感器內部的電路。這類儀器包括歐姆表、萬用表和連續測試器，不要用萬用表直接測量傳感器的內阻。信號適調儀通常都有故障顯示表或者LED，通過測量傳感器的輸出偏置電壓，來指示傳感器及電纜的故障狀態。常規情況，指示表在黃色區域表示開路；綠色區域表示工作正常；紅色區域表示短路或者過載。最后，通過一個隔直電容從輸出信號中去除傳感器輸出的偏置直流電壓，輸出零點交流耦合的信號，兼容大多數的數據記錄設備。
注意：有的時侯，由于傳感器的輸出偏置電壓過低，導致信號適調儀顯示表指示到紅色區域，但這是系統工作正常。如果發現這種情況，在信號適調儀的輸入接口處使用一個T型轉接頭（三通），用萬用表檢查偏置電壓是否正常。
注意：如果后端采集設備輸入阻抗接近1G歐（當碰到A/D轉換器時），可以在采集設備輸入端并聯一個1M歐的電阻，減少系統開機穩定時間和消除信號漂移的影響。目前，絕大多數FFT分析儀，數據采集卡，數據采集儀以及記錄儀已經集成了ICP激勵電路，支持直接接入ICP傳感器。
但是，在使用之前，請先檢查后端儀器輸出的電壓和電流是否在傳感器可接受的限制內（查看附頁參數表）。請聯系廠家查看產品說明書以獲得更多信息。
6.0 使用
系統設置好后，接通信號調理器，對于整個系統需要1到2分鐘的時間穩定。信號適調儀上的指針（或LED顯示）應該在綠色區域，這表明操作正確，可以開始測量。如果顯示故障狀態（紅色或黃色顯示），首先檢查系統的連接，然后檢查電纜和信號適調儀的功能，如果系統仍然不能正確使用，請聯系工程師。
注：使用加速度計要在附上的技術參數頁的限制內使用，超過這些參數使用會導致傳感器臨時或永久性的損壞。
7.0 加速度計校準
加速度計校準提供可定義的精確度，被測的物理量和傳感器的電氣信號的連接，另外，也決定其他有用的信息如使用限制、物理參數、電氣特性、或環境影響。沒有這種連接，分析數據近乎是不可能的任務。幸運的是，大多數傳感器廠家提供校準記錄，證明每個傳感器正確的特性。（數據類型和數量的變化取決于廠家、傳感器類型、約定的規則、和其他特殊要求）。
在正常情況下，壓電傳感器是非常穩定的，已校準過的性能特性隨著時間的流逝不會改變。然而，惡劣環境會影響傳感器，導致傳感器臨時性或永久性損壞，會使傳感器的動態特性超過指標規定的使用范圍，表現在各種方面，如：由于晶體損壞傳感器的諧振會改變；由于絕緣阻抗的降低而引起的臨時性低頻測量能力喪失；由于高機械沖擊引起的內置微電路故障。
由于這些原因，要為每個加速度計確定重新校準周期，這個進度表是唯一的，基于各種因素，如使用程度、環境條件、精度要求、從以前的校準記錄得到的趨勢信息、約定校準、與其他設備“相互校準”的頻率、制造廠商推薦信息，和錯誤讀數有關的任何風險。
國際標準，如 ISO10012-1 為大多數測量設備提供了重新校準時間間隔的方法。在正常情況下，上海測振建議壓電加速度計 12－24 個月為重新校準周期。
注：在測量前后，使用手持式的校準儀或其他校準設備檢查每個傳感器的性能是很好的習慣。上海測振手持校準儀在固定頻率下提供一個已知的幅 值（1.0g）,可以快速檢查傳感器的靈敏度。
7.1 重新校準服務
上海測振為我們的壓電加速度計和其他廠商生產的傳感器提供重新校準服務。
7.2 背對背校準理論
許多公司選擇購買需要的設備，自己在房間內完成重新校準，這可以節省時間和成本，也是由于不正確的讀數而進行重新校準。因此，這本資料提出了背對背校準技術總的看法，防止客戶在校準時出現錯誤。這種技術為寬范圍的頻率范圍內標定測試加速度計靈敏度提供了快速容易的方法。背對背校準也許是校準壓電加速度計靈敏度最通用的方法，這個方法是和之前校準過的加速度計進行對比，是典型的以參考標準為參考的。

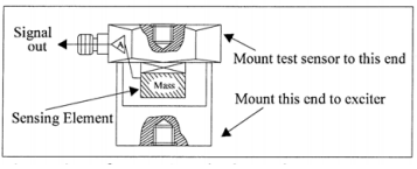

圖9 參考標準加速度計
這些高精度的設備直接可溯源到認證的標準實驗室，具有高的穩定性，測試傳感器也一樣。把測試加速度計安裝在參考標準上，和合適的振動源相結合，兩個傳感器會發生振動，數據對比如下圖10。（根據待校準的加速度傳感器的類型和數量，測試連接會有改變）。

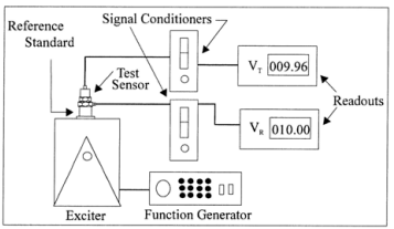

圖10 典型背對背校準系統
由于兩個傳感器的加速度是一樣的，輸出比（VT/VR）也是靈敏度比,參考標準（SR）的靈敏度已知，測試傳感器（ST）正確的靈敏度很容易通過下面的等式計算：ST=SR(VT/VR) 由于振動頻率的變化，傳感器也可以在整個工作頻率范圍內進行校準，未帶濾波器的加速度計典型的響應如圖11所示。

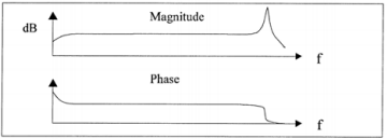

圖11 電影測試加速度計響應
7.3 準備程序
校準時要注意，確保結果的精確性和可重復性。這部分是關于主要問題的簡單說明。由于背對背校準技術要求每個傳感器所檢測的加速度值是相同的，所以把測試傳感器正確安裝在參考標準上是必要的。帶安裝孔的傳感器直接在推薦的安裝扭拒下用螺釘安裝在參考標準上，帶有肩部的安裝螺釘防止螺釘從孔里掉下。根據廠商的技術要求，兩個安裝面都應打磨好，并且是光滑、平坦的，在安裝面之間放一薄層硅脂，把縫隙填滿，以增加安裝硬度。首先把電纜固定好，連到振動儀端部，降低電纜的運動，當測試電荷輸出傳感器時，這是特別重要的，防止大量的運動或壓力傳送到系統里。典型的連接如下圖 12 所示。
圖12 典型校準裝置圖
粘接安裝傳感器用類似的方法，然而，在這種情況下，是使用一小部分快粘膠或類似的臨時粘合劑，把測試傳感器固定在光滑、平坦的參考標準安裝面上。除安裝之外，選擇正確的設備是重要的。要考慮到更重要的：1）參考標準必須詳細說明并在整個固有幅度/頻率范圍內校準過；2）振動儀應當具有最小的橫向運動和失真；3）儀表的質量，信號發生器，和其他設備，以便于在允許的誤差范圍內使用。
7.4 共同的錯誤
大多數的校準過失是因忽略了一些最基本的動態原理。這一部分主要提出一些需要注意的地方。對于螺釘安裝傳感器來說，把傳感器直接安裝在 參考標準上，要確保安裝表面是光滑、平坦的，沒有任何粗糙部分，在安裝界面要使用粘合劑，如硅脂以獲得高的安裝硬度，要根據廠商推薦的安裝扭拒來安裝傳感器。不要在中間使用任何的安裝適配器，這會降低安裝諧振頻率，進而影響傳感器的高頻性能，如果必須使用，要用螺釘。
圖13 螺釘安裝
對于粘接安裝傳感器，使用一薄層臨時性的粘合劑如快粘膠或特級膠水，不要使用大量的膠水或環氧脂，這會降低安裝硬度，影響傳感器高頻性能，當拆卸傳感器時也許會損壞傳感器。
圖14 錯誤的粘貼安裝
三向加速度計應當總是直接安裝在參考標準上。如果沒有特別要求，不要使用適配器沿著運動的軸向重新調節傳感器的方向，這會改變安裝硬度，由于“懸臂”影響，測試傳感器的敏感元件檢測到的振動會和參考標準的振動不同，如圖15。

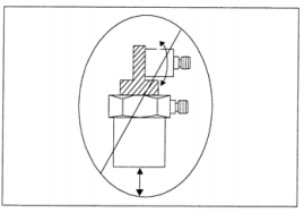

圖15 三向加速度計螺釘安裝（錯誤）
理解了背對背校準的限制，不要期望校準的不確定度會好于±2％。（實際上，不確定度也許會高到±3％或±4％，在頻率<10Hz 或>2kHz時。）在每次校準之前，根據廠商提供的正確的系統參數來檢查測試傳感器，校準系統，和另一個加速度計。
7.5 結論
沒有充分理解動態測試、決定測什么、什么時候、怎樣測試傳感器是一項困難的任務。因此，每個使用者必須權衡成本、時間和自己校準與使用可認證的實驗室服務有關的風險。
8.0 服務
請參照包含在本手冊里的補充信息，關于質保、服務、維修和退貨等信息。當出現意外的測量問題時，請聯系上海測振自動化儀器有限公司。
